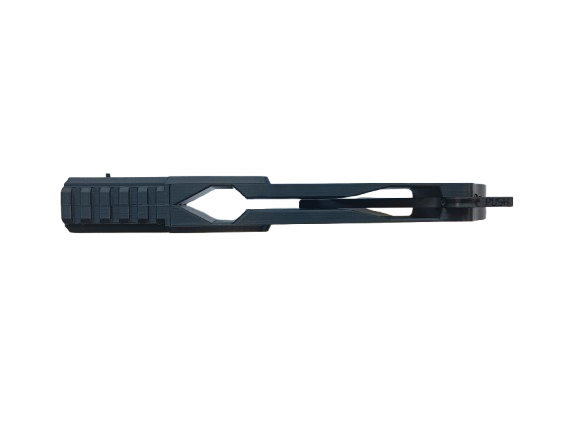

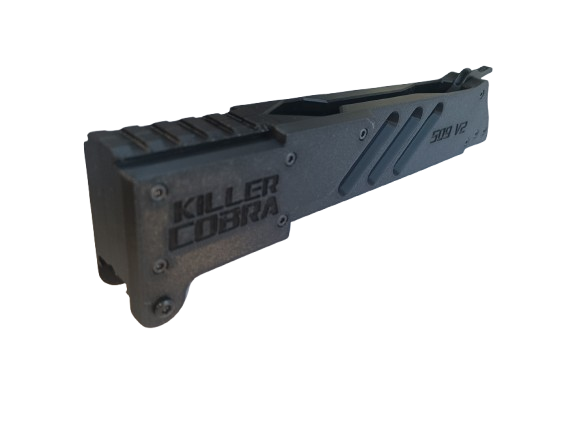

T23-509 V2 Magazin – STL-Druckdaten für EK Archery Cobra (Metallrahmen), Anglo Arms Cyclone & SI Pistolenarmbrüste

Dieses 3D-druckbare Magazin ermöglicht es, kompatible Pistolenarmbrüste – EK Archery Cobra mit Metallrahmen, Anglo Arms Cyclone oder SI Pistolenarmbrüste – zu einem Mehrschuss-System aufzurüsten.

Der Download enthält alle STL-Dateien, die für den Nachbau des Magazins benötigt werden.
Das Modell ist für FDM-Drucker optimiert und lässt sich auch mit gängigen Heim-3D-Druckern zuverlässig herstellen.

Bonus:

TECH23-Merchead kostenlos enthalten

Bitte Variante auswählen

1️⃣ STL-Download (nur Datei)

Sofort nach dem Kauf im Kundenkonto verfügbar
Ideal, wenn Schrauben, Federn und Muttern bereits vorhanden sind oder separat beschafft werden

2️⃣ STL-Download + Hardware-Kit

Enthält zusätzlich alle benötigten Schrauben, Muttern und Federn – Schrauben & Muttern schwarz brüniert.
Passend zusammengestellt für dieses Projekt
Lieferung per Post
während das Magazin gedruckt wird bringt die Post die Hardware zur Fertigstellung

➡️ Hardware-Kits sind auch separat in einer eigenen Shoprubrik erhältlich – z. B. für den Bau mehrerer Magazine.

Wesentliche Merkmale

Bolzenkapazität: 7 Bolzen (ein 8. Bolzen nach dem Spannen möglich)
Ausgelegt für 6,5″ Standard-Pistolenarmbrustbolzen (ca. 6,2–6,4 mm Schaft, ca. 160 mm Gesamtlänge)
Kompatibel mit Spitzen, Bodkins usw.

Einfache Nachrüstung – ohne Modifikation

Das Magazin kann schnell und ohne dauerhafte Veränderungen an der Armbrust montiert werden.

Montageablauf

Vorderes Korn abschrauben
Hintere Bolzenhaltefeder / Kimme entfernen
Magazin aufsetzen
Mit den vorhandenen Schraubpunkten per zwei Schrauben befestigen

✔ Keine mechanischen Änderungen notwendig
✔ Rückbau jederzeit möglich – Originalzustand vollständig wiederherstellbar

Lieferumfang (digital)

STL-Dateien aller Bauteile
Optimiert für FDM-Druck
Supportfreie Konstruktion / definierte Ausrichtung für beste Druckqualität

Empfohlenes Druckmaterial

PLA+, PETG oder ABS für gute Stabilität und Temperaturbeständigkeit

Hinweise zur Passform

Schraubabstände und Maße der eigenen Armbrust vor dem Drucken prüfen
Toleranzen unterschiedlicher Hersteller können leichte Anpassungen notwendig machen
Bei einigen Modellen kann minimaler Materialabtrag (Feilen/Anpassen der Schiene) sinnvoll sein

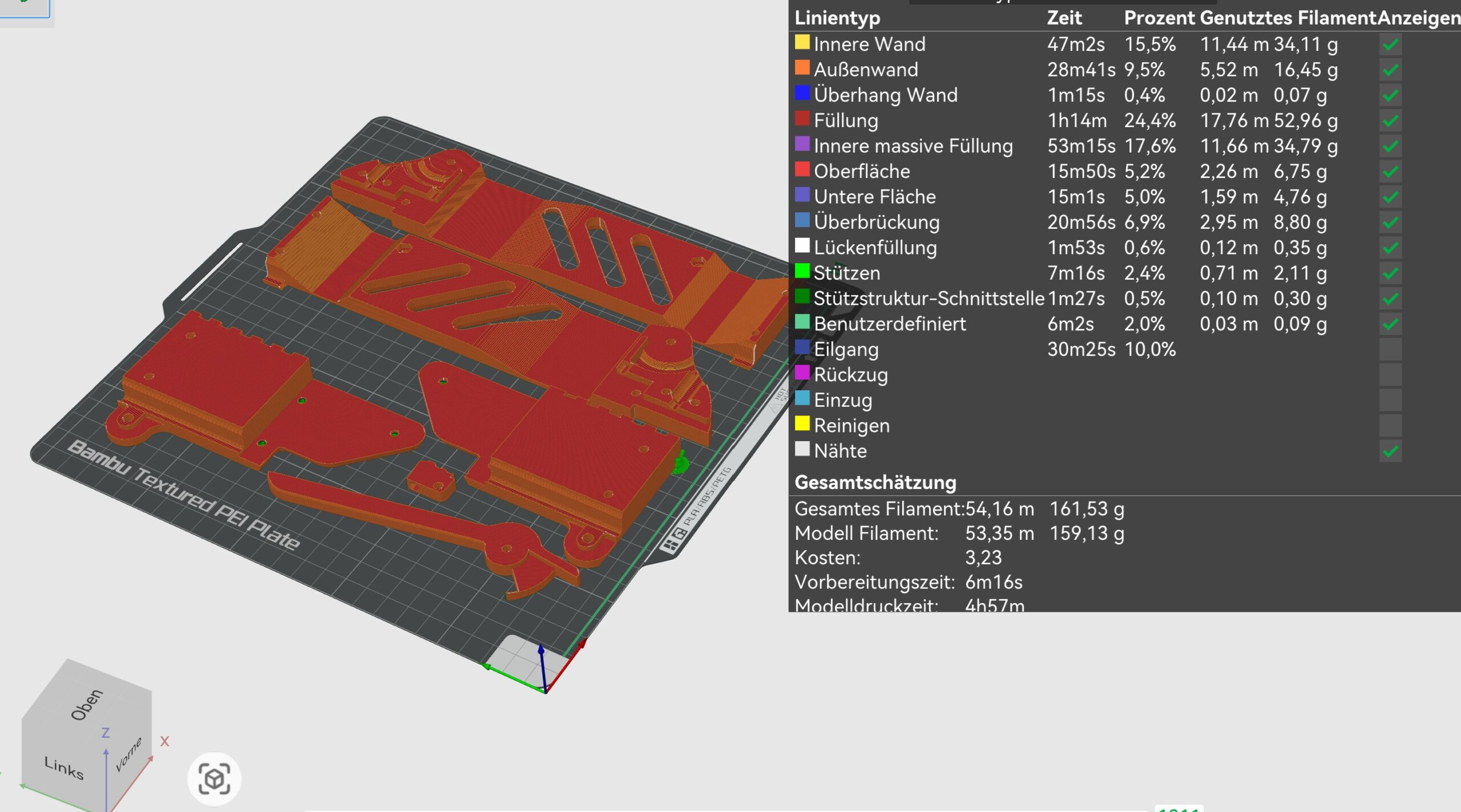

Empfohlene Druckeinstellungen (FDM)

Material: PETG oder PLA+ (hochwertiges Filament empfohlen)
Schichthöhe: 0,2 mm
Außenwände: 3–4
Top-/Bottom-Layer: 3–4
Infill: 30–35 %
Supports: Nur auf dem Druckbett für Schraubenkopföffnungen
Z-Abstand: 0,2 mm

Benötigte Hardware (wenn Hardware-Kit nicht gewählt wird)

M3 Zylinderkopfschrauben:
• 2 × M3 × 10 mm
• 4 × M3 × 20 mm
• 4 × M3 × 30 mm

M4 Zylinderkopfschraube:
• 1 × M4 × 40 mm

Muttern:
• 10 × M3
• 1 × M4

Druckfedern:
• 1 × 8 mm × 40 mm
• 1 × 4 mm × 20 mm

Fiber-Optik-Kornmaterial:
• Ein kurzes Stück 1,75 mm klar-grünes PETG-Filament

Hardware-Kit separat erhältlich

Falls mehrere Magazine gedruckt werden sollen oder Ersatz benötigt wird, sind die passenden Hardware-Kits vollständig in einer eigenen Shopkategorie einzeln verfügbar. Die von uns gelieferten Schrauben sind schwarz brüniert und gute deutsche Industriequalität.
